HD-MLF-100系列超聲波流量計

日期：2020-11-29 點擊量：

超聲波流量計特點
高精度測量
　　線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
測量范圍大
　　選用不同型號的傳感器, 可實現口徑DN15 ～DN2000mm 管道流量的測量
支持中英文菜單
　　不同版本的流量計,可支持中文或英文菜單,方便快捷
可靠性高
　　采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
抗干擾能力強
　　采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
強大的記憶功能
　　自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常。

基本參數

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-2(小型)	HD-MLF-100NB1	DN15-100mm	0℃～90℃	優于±1%
	TM-1(中型)	HD-MLF-100NB2	DN50-1000mm
	TL-1(大型)	HD-MLF-100NB3	DN300-2000mm
高溫外夾式	HTS-1(小型)	HD-MLF-100NB4	DN15-100mm	0℃～160℃
	HTM-1(中型)	HD-MLF-100NB5	DN50-1000mm
插入式	TC-1(標準插入)	HD-MLF-100NC1	DN80-2000mm	-40℃～160℃
	TLC-2(加長插入)	HD-MLF-100NC2
標準管段式	標準管段式	HD-MLF-100NG	DN15-1000mm 　 (詳見附錄2)	-40℃～160℃	優于±0.5%

電　　源	AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離RS232/RS485 輸出,2 路隔離OCT輸出，1 路隔離4-20mA 輸出( 無源)
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議

成圖

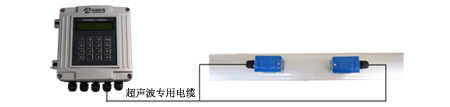

	外夾式測量圖
壁掛型HD-MLF-100W用于掛墻安裝尺寸：170×180×56mm

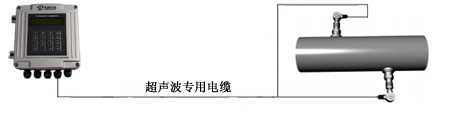

	插入式測量圖
盤裝型HD-MLF-100S用于儀表盤安裝尺寸：152×76mm

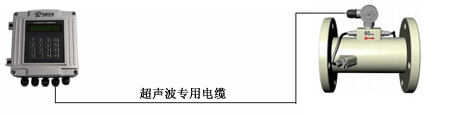

	管段式測量圖
壁掛型HD-MLF-100D防爆等級DⅡBT4尺寸：298×298×110mm
