當前位置：首頁 > 產品中心 > 流量儀表系列 > 超聲波流量計 > HD-WJ外夾式超聲波流量計 超聲波流量計
HD-WJ外夾式超聲波流量計
日期：2020-11-29 點擊量：
1.產品特點
正負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次
2.技術參數、選型
選型格式：HD-WJ-A口-B口-C口-D口-E口
選型格式：HD-WJ-A口-B口-C口-D口-E口
|
型號
|
描述
|
|
HD-WJ
|
名稱：經濟型超聲波流量計
安裝方式：掛墻式 流速范圍：0-±5m/s 準確度：測量值的±1% 重復性：0.2% 鍵盤：16（4*4）輕觸按鍵 顯示屏：20*2點陣字符背光液晶顯示 電源：10-36VDC/10-24VAC@1Amax 外殼材質：PC/ABS塑料 防護等級：IP65 環境溫度：-10℃-+80℃ 輸出:頻率輸出@0-5kHz,OCT方式：4-20mA輸出 通訊：RS-485通訊接口，支持Modbus協議 |
|
A
|
I/0選項
|
|
1
|
OCT頻率輸出，4-20mA，RS-485通訊接口
|
|
E
|
GPRS功能
|
|
B
|
變送器機箱
|
|
1
|
外殼：IP65，鑄鋁機箱
|
|
2
|
防爆機箱，Ex d II B T4
|
|
3
|
防爆機箱，Ex d II C T4
|
|
4
|
防爆機箱，Ex d II B T6
|
|
5
|
防爆機箱，Ex d II C T6
|
|
C
|
傳感器
|
|
CP
|
常溫外夾式傳感器
安裝方式：外夾式 可測管徑范圍：25mm-1200mm 傳感器電纜長度：9m 材質:PC 工作溫度：0℃-+80℃ 探頭材料符合RoHS環保要求 |
|
CH
|
高溫外夾式傳感器
安裝方式：外夾式 可測管徑范圍：25mm-1200mm 傳感器電纜長度：9m 材質:不銹鋼 工作溫度：-40℃-+150℃ |
|
MC
|
*外夾式傳感器
安裝方式：*外夾式 可測管徑范圍：65mm-6000mm 傳感器電纜長度：9m 探頭外殼：鋅合金、PEI，底座：碳鋼 測量介質溫度：0℃-+80℃ |
|
D
|
電纜長度
|
|
009
|
標準電纜長度：9m
|
|
XXX
|
傳感器電纜長度：每5米為一個加長單位，zui長可加長到305米
|
|
E
|
電源轉換器
|
|
1
|
不需要
|
|
2
|
需要（輸入220V，輸出12V，負載電流1A）
|
|
配置舉例：HD-WJ-1-1-CP-N-009-1常溫塑料外夾式傳感器，標準I/O,ABS/PC機箱無傳感器防爆等級，9米電纜，無電源轉換器
|
|

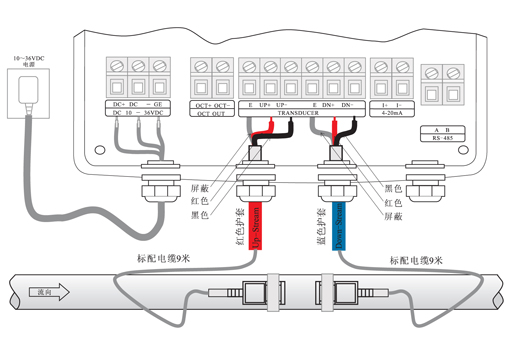

3.接線
4.傳感器尺寸
4.傳感器尺寸
|

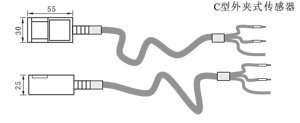

CP型外夾式傳感器（標配）
殼體材質：PC工業塑料 防爆等級：Ex ia II B T4 重量：1.5kg（含電纜 |
 |
|

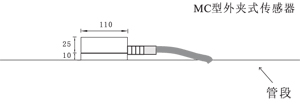

MC型*外夾式傳感器
殼體材質：碳鋼（可選不銹鋼）防爆等級：Ex ia II B T4 重量：1.5kg（含電纜） |
 |
|

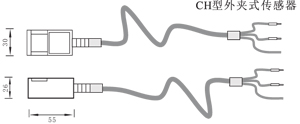

CH型高溫外夾式傳感器（選項）殼體材質：合金壓鑄
防爆等級：Ex ia II B T4 介質溫度：-40℃-+150℃ 重量：4.5Kg（含電纜） |
 |
|

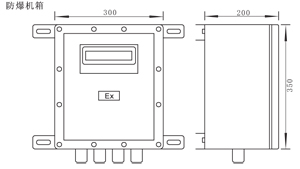

BXK-T防爆機箱（選項）
防爆等級：Ex d II B T4 Ex d II C T4 Ex d II B T6 Ex d II C T6 |
 |
5.選點原則
應避開時鐘6點、12點的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴引起信號衰減。
充分考慮管內壁結構狀況，盡量選擇無結垢的管段進行測量，能完全滿足時，需把結垢考慮為襯里以求得到較好的測量準確度。
超聲波流量計在所有流量計的安裝中是zui簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，把傳感器安裝在官道上即可進行測量。
充分考慮管內壁結構狀況，盡量選擇無結垢的管段進行測量，能完全滿足時，需把結垢考慮為襯里以求得到較好的測量準確度。
超聲波流量計在所有流量計的安裝中是zui簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，把傳感器安裝在官道上即可進行測量。
