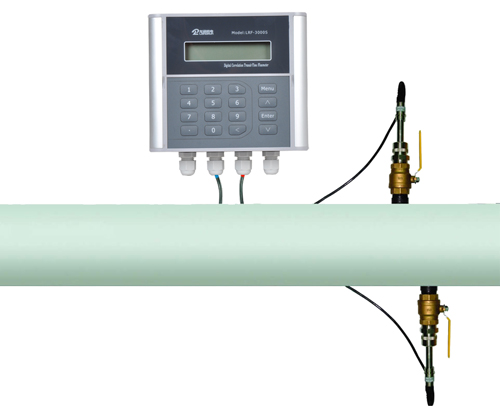

HD-CR插入式超聲流量計
日期：2020-11-29 點擊量：
1.產品特點
在線帶壓安裝
標定、維護現場無需停產
正、負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次
2.技術參數、選型
選型格式：HD-CR-A口-B口-C口-D口-E口-F口
在線帶壓安裝
標定、維護現場無需停產
正、負流量測量，累積流量
無故障工作時間50000小時測試
分時段流量統計
鍵盤按鍵壽命大于20萬次
2.技術參數、選型
選型格式：HD-CR-A口-B口-C口-D口-E口-F口
|
型號
|
描述
|
|
HD-CR
|
名稱：插入式超聲波流量計
安裝方式：掛墻式 流速范圍：0-±5m/s 準確度：測量值的±1% 重復性：0.2% 流速范圍：0-±5m/s 電源：10-36VDC或10-24VAC，zui大1A 通訊接口：RS-485通訊接口，支持Modbus協議 模擬輸出：4-20mA，zui大負載750Ω OCT脈沖輸出：0-5000Hz 防護等級：IP65 環境溫度：-10℃-+50℃ 相對濕度：0-99%，無凝結 材質：ABS/PC塑料 鍵盤：16（4×4）輕觸按鍵 顯示屏：20×2點陣字符 |
|
A
|
I/0選項
|
|
1
|
OCT頻率輸出，4-20mA，RS-485通訊接口
|
|
E
|
GPRS功能
|
|
B
|
變送器機箱
|
|
1
|
外殼：IP65，ABS/PC塑料
|
|
2
|
防爆機箱，Ex d II B T4
|
|
C
|
傳感器描述
|
|
WS
|
常溫小型插入式傳感器
安裝方式：插入式 可測管徑范圍：50mm-600mm 傳感器電纜長度：9m 探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅 工作溫度：0-50℃ |
|
W
|
常溫插入式傳感器
安裝方式：插入式 可測管徑范圍：400mm-1200mm 傳感器電纜長度：9m 探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅 工作溫度：0-50℃ |
|
WH
|
高溫插入式傳感器
安裝方式：插入式 可測管徑范圍：50mm-600mm 傳感器電纜長度：9m 探頭外殼：不銹鋼、PEI，底座：碳鋼，球閥：黃銅 工作溫度：-40-150℃ |
|
D
|
傳感器防爆等級
|
|
N
|
無
|
|
1
|
Ex d IIB T4
|
|
E
|
電纜長度
|
|
009
|
標準電纜長度：9米
|
|
XXX
|
傳感器電纜長度：按5m/對加長，zui長可加長到305m
|
|
F
|
電源轉化器
|
|
1
|
不需要
|
|
2
|
需要（輸入220V,輸出12V，負載電流1A）
|
|
選型舉例：LRF-3000SW-1-1-WS-009-1，常溫小型插入式傳感器，ABS/PC機箱，9米電纜，無電源轉換器
|
|

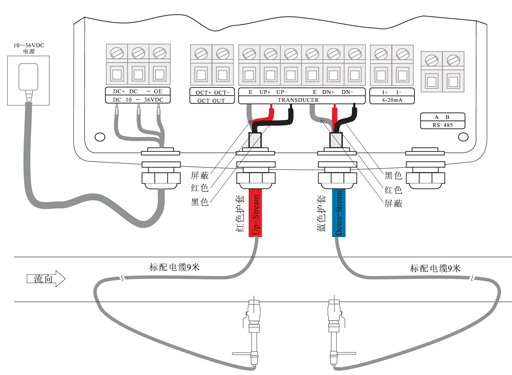

3.接線
4.傳感器尺寸
|

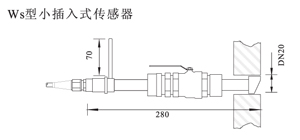

WS型小插入式傳感器（標配）
防爆等級：Ex（ia）II B T4 重量：4.5kg（含電纜） |
 |
|

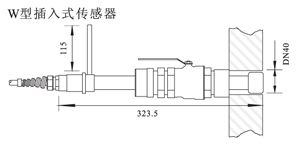

W型插入式傳感器（選項）
防爆等級：Ex（ia）II B T4 重量：7.5kg（含電纜） |
 |
|

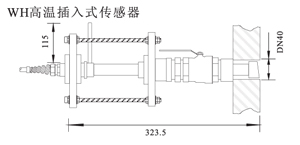

WH型高溫插入式傳感器（選項）
防爆等級：Ex（ia）II B T4 重量：10kg（含電纜） |
 |
|

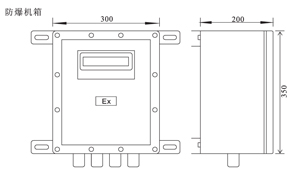

防爆機箱（選項）
防爆等級：Ex d IIB T4 Ex d IIC T4 Ex d IIC T6 電器接口：4×G1/2" |
 |
