彎管流量計
日期：2020-11-29 點擊量：
彎管流量計
|
管徑范圍
|
DN15～2000（對于現場改造的彎管傳感器，沒有管徑限制）
|
|---|---|
|
流速范圍（m/s）
|
液體0.1～12 蒸汽或氣體5～160
|
|
準確度
|
±1%
|
|
工作環境
|
轉換器：溫度-10～45℃ 濕度小于85% （特殊情況請說明）
傳感器：溫度-50～600℃ 壓力0～16MPa（特殊情況請說明） |
|
信號輸出
|
4-20mA RS-485 RS-232
|
|
工作電源
|
AC220，50Hz或DC12~24V
|
|
測量介質
|
液體：水、油、甲醇、甲苯、液氨等
氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣、lv氣、氫氣、氧氣、空氣、氮?dú)獾?br /> 蒸汽：飽和蒸汽、過熱蒸汽 |
彎管流量計 測量介質
● 液體: 熱水、冷水、輕質油、化工液體。
● 氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣、各種單組分多組分氣體。
● 過熱蒸汽、飽和蒸汽。
● 壓縮空氣。
● 天然氣，液化氣，火炬氣。 特點
● 氣體：高爐煤氣、焦?fàn)t煤氣、混合煤氣、各種單組分多組分氣體。
● 過熱蒸汽、飽和蒸汽。
● 壓縮空氣。
● 天然氣，液化氣，火炬氣。 特點
● 傳感器內部無插入件和節流件，沒有壓力損失。
● 適合測量臟氣體，不易堵塞。
● 傳感器適用溫度、壓力范圍寬：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口徑傳感器可以利用現場的90°彎頭在線改造。
● 傳感器可工作于高溫、高壓、粉塵、振動、潮濕的惡劣條件。
● 全量程段的專家算法，特別是蒸汽的測量，蒸汽隨溫度、壓力的變化，過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響，保證了測量準確度。
● 可查詢前720小時，前365天，前36個月，前10年的流量數據。
● 適合測量臟氣體，不易堵塞。
● 傳感器適用溫度、壓力范圍寬：－50～600℃， 0～30Mpa。
● 直管段要求低，前5D后2D。
● 大口徑傳感器可以利用現場的90°彎頭在線改造。
● 傳感器可工作于高溫、高壓、粉塵、振動、潮濕的惡劣條件。
● 全量程段的專家算法，特別是蒸汽的測量，蒸汽隨溫度、壓力的變化，過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。在算法中補償了汽液兩相流介質對質量流量測量的影響，保證了測量準確度。
● 可查詢前720小時，前365天，前36個月，前10年的流量數據。
系統構成

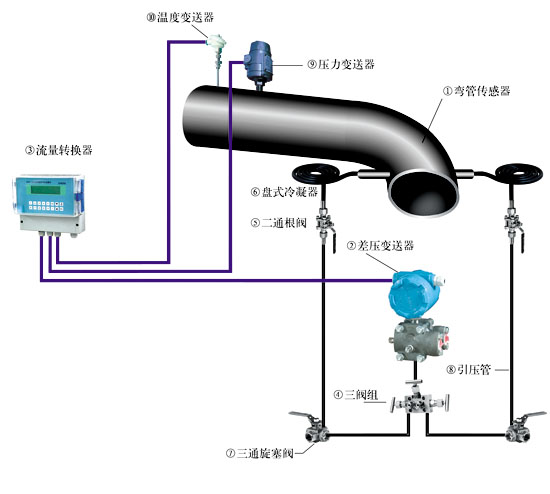

系統示意圖
①?gòu)澒軅鞲衅鳎ㄅc管路焊接或法蘭連接）:輸出差壓信號。
②差壓變送器:將彎管傳感器輸出的差壓信號轉換為4-20mA電流信號。
③流量轉換器:通過接收差壓變送器、溫度、壓力變送器信號。計算并顯示流量、溫度、壓力、熱量等參數。
④三閥組:差壓變送器和引壓管之間的連接體。
⑤根閥:選用二通閥（針閥或球閥）。
⑥盤式冷凝器:高溫介質（蒸汽）測量時用于介質的降溫。
⑦三通旋塞閥:排污、反吹。
⑧引壓管:差壓變送器與根閥連接用。
⑨壓力變送器:被測介質（蒸汽、氣體）壓力變化較大時選用。
⑩溫度變送器:被測介質（蒸汽、氣體）溫度變化較大時選用，測量飽和蒸汽時可以選擇壓力變送器或溫度變送器其中一種，對流量補償即可。用于供熱量計量時，選用2只溫度變送器。
流量轉換器
流量轉換器有壁掛式和盤裝式兩種
 |
外殼材料：ABS
防護等級：IP65 外形尺寸：213×185×107mm 重量：1.2Kg |
 |
外殼材料：ABS
防護等級：IP52 外形尺寸：160×80×160mm 開孔尺寸：152×76mm 重量：1.0Kg |
|
壁掛式
|
|
盤裝式
|
|
|
|
● 2×8鍵盤，2×10位全中文字符液晶顯示，菜單式操作。
● 測量顯示: 質量流量、標況體積流量、累計流量、溫度、壓力、差壓值。
● 瞬時流量zui大顯示值：999999.9
● 累計流量zui大顯示值：999999999
● 信號輸出：4～20mA、RS-485或RS-232
彎管傳感器分為L(zhǎng)型和S型。L型傳感器安裝在現場管道的90°自然轉彎處，S型傳感器可以安裝在任意空間的直管道上。與管道的連接方式為焊接或法蘭連接。
● L型傳感器
● L型傳感器
 |
 |
 |
|
彎徑比1.5
|
彎徑比大于1.5
|
L型傳感器幾何形狀示意圖
|
S型傳感器
適用管徑：DN15～4000mm
適用管徑：DN15～4000mm
S型傳感器幾何形狀示意圖

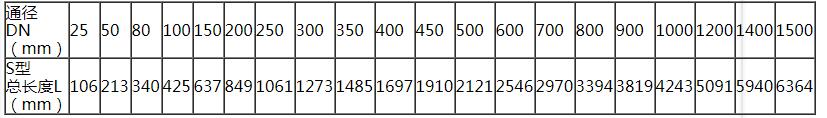

S型彎徑比1.5傳感器長度表
安裝
液體測量系統
L型傳感器在水平轉水平管道上的安裝L型傳感器在水平轉垂直或垂直轉水平管道上的安裝
S型傳感器在水平直管道上的安裝S型傳感器在垂直直管道上的安裝
● 差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與一次閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。
● 被測液體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤。
氣體測量系統
L型傳感器在水平轉水平管道上的安裝L型傳感器在水平轉垂直或垂直轉水平管道上的安裝
S型傳感器在水平直管道上的安裝S型傳感器在垂直直管道上的安裝
● 為了安裝和維護的方便，*差壓變送器安裝在彎管傳感器的下方。
● 為使氣體中的水分盡量少的進入導壓管，取壓體向上傾斜15°角左右。
● 被測氣體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤
● 為使氣體中的水分盡量少的進入導壓管，取壓體向上傾斜15°角左右。
● 被測氣體溫度高于100℃以上時，根閥選用高溫型并加裝冷凝盤
蒸汽測量系統
L型傳感器在水平轉水平管道上的安裝L型傳感器在水平轉垂直或垂直轉水平管道上的安裝
S型傳感器在水平直管道上的安裝S型傳感器在垂直直管道上的安裝
● 盤式冷凝器的盤面要水平，與取壓體在同一水平面上。
●差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與根閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。
●差壓變送器應安裝在彎管傳感器的下方，使引壓管中的氣體排放回到管道中。如果現場條件是差壓變送器必須安裝在彎管傳感器上方，則要求與根閥連接的引壓管應先向下，然后緩變轉彎向上，與差壓變送器連接。
溫度變送器安裝
● 溫度變送器為兩線制4～20mA輸出。
● 安裝位置應距彎管傳感器下游2D～5D。
● 溫度變送器與管道垂直或與管道內流體流動方向逆向傾斜安裝。
● 管道溫度較高時，盡量避開熱氣流，必要時在管道加裝保溫層，使變送器的工作環境溫度低于60℃。
● 安裝位置應距彎管傳感器下游2D～5D。
● 溫度變送器與管道垂直或與管道內流體流動方向逆向傾斜安裝。
● 管道溫度較高時，盡量避開熱氣流，必要時在管道加裝保溫層，使變送器的工作環境溫度低于60℃。
壓力變送器安裝
● 壓力變送器為兩線制4～20mA輸出。
● 安裝位置應距彎管傳感器小于2D。
● 測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。
● 被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。
● 安裝位置應距彎管傳感器小于2D。
● 測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。
● 被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。
技術參數
選型編碼
● 在選型之前，要確定以下內容，并填寫下面的表格。
①被測介質名稱、介質的成分或密度。
②zui大流量、zui小流量、常用流量、溫度、壓力。
③工藝管道內徑、壁厚、材質、傳感器安裝部位。
注：根據客戶的具體要求，我公司可以承接現場彎管傳感器改造工程，對于大管徑，可大幅度降低用戶采購成本。
①被測介質名稱、介質的成分或密度。
②zui大流量、zui小流量、常用流量、溫度、壓力。
③工藝管道內徑、壁厚、材質、傳感器安裝部位。
注：根據客戶的具體要求，我公司可以承接現場彎管傳感器改造工程，對于大管徑，可大幅度降低用戶采購成本。
1測量介質 2流量刻度流量 單位Kg/h □ T/h □ Nm³/h□ 條件溫度 ℃ 壓力 MPa 濕度 %zui大流量 溫度 ℃ 壓力 MPa 濕度 %常用流量 溫度 ℃ 壓力 MPa 濕度 %zui小流量 溫度 ℃ 壓力 MPa 濕度 %3介質密度或組分 Kg/ m³條件溫度℃壓力MPa4工況壓力 MPa8安裝狀態水平 □ 垂直 □ 5工況溫度 ℃9安裝方式焊接 □ 法蘭連接 □ 6管道內徑 mm10傳感器類別L型 □ s型 □ 7管道外徑 mm11管道材質 12 彎徑比（彎管改造時需填）：

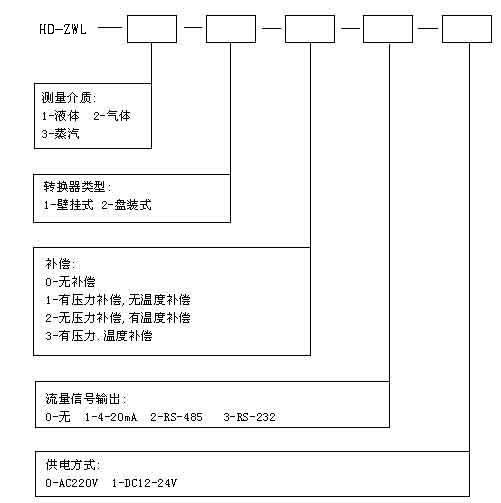

●轉換器選型編碼

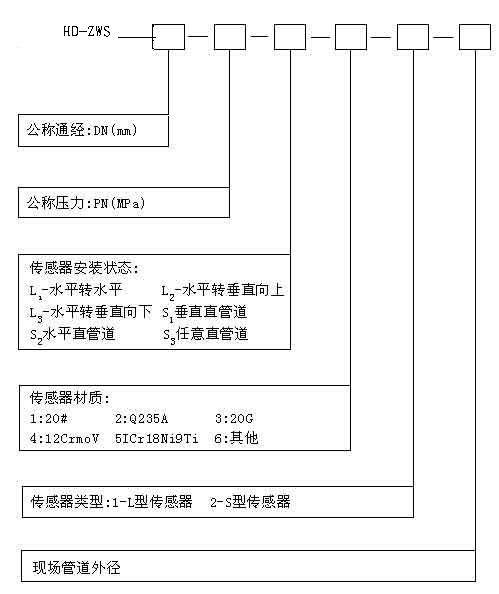

●傳感器選型編碼
