渦街流量計在DCS編程中的實例
日期：2022-08-24 點擊量：
一般情況下，渦街流量計中蒸汽的質量流量只考慮壓力或者溫度補償之中的一種，飽和蒸汽就只用當前壓力下的密度就行了，再根據質量流量=密度x體積流量，就能計算出工況下的質量流量。
工廠內低壓鍋爐房出來的蒸汽為飽和蒸汽，裝渦街流量計的管道上前后至少有1個壓力表，同時x信號均進DCS同一控制柜，則默認同一管道上流量計壓力測量位置--致。
假設蒸汽總管流量計FI4670，蒸汽總管壓力PI1010根據上面的公式，在和利時MACSV系統(6中編寫程序，同時增加中間點變量Z1010為密度，F(xiàn)I4670H為蒸汽總管流量，單位為t/h。根據蒸汽總管壓力PI1010就能計算出的質量流量。
工廠正常生產時低壓鍋爐房壓力范圍在0.6MPa與0.9MPa之間，不會低于0.4MPa。壓力為0.2時用Z=-1.25x2+5.745x+0.0281計算結果為1.1271，則把壓力為0.2以下時默認密度取固定值1.13，方便計算。然后編寫程序如下:
IF_PI1010_.AV<0.2THEN
Z1010:=1.13;
END_IF
IF0.2<=_PI1010_.AVAND_PI1010_.AV<0.5THEN
Z1010:=(-0.4*_PI1010_.AV+5.41)*_PI1010_.AV+0.0632
END_IF
IF0.5<=_PI1010_.AVAND_PI1010_.AV<1.2THEN
Z1010:=(-0.09*_PI1010_.AV+5.089)*._PI1010_.AV+0.1469
END_IF
IF1.2<=._PI1010_.AVAND_PI1010__.AV<2THEN
Z1010:=(0.01*_PI1010_.AV+4.865)*__PI1010_.AV+0.2754
END_IF

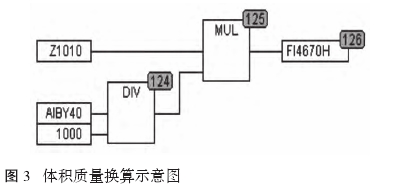

最后根據流量計參數4~20mA中對應單位體積流量量程，體積流量x密度/1000=質量流量，計算出對應的瞬時質量流量，圖3為換算示意圖。
最后在DCS畫面上引用FI4670H就能顯示渦街流量計蒸.汽體積流量對應的質量流量，同理，所需的累計質量等數據就能根據FI4670H計算出來。
工廠內低壓鍋爐房出來的蒸汽為飽和蒸汽，裝渦街流量計的管道上前后至少有1個壓力表，同時x信號均進DCS同一控制柜，則默認同一管道上流量計壓力測量位置--致。
假設蒸汽總管流量計FI4670，蒸汽總管壓力PI1010根據上面的公式，在和利時MACSV系統(6中編寫程序，同時增加中間點變量Z1010為密度，F(xiàn)I4670H為蒸汽總管流量，單位為t/h。根據蒸汽總管壓力PI1010就能計算出的質量流量。
工廠正常生產時低壓鍋爐房壓力范圍在0.6MPa與0.9MPa之間，不會低于0.4MPa。壓力為0.2時用Z=-1.25x2+5.745x+0.0281計算結果為1.1271，則把壓力為0.2以下時默認密度取固定值1.13，方便計算。然后編寫程序如下:
IF_PI1010_.AV<0.2THEN
Z1010:=1.13;
END_IF
IF0.2<=_PI1010_.AVAND_PI1010_.AV<0.5THEN
Z1010:=(-0.4*_PI1010_.AV+5.41)*_PI1010_.AV+0.0632
END_IF
IF0.5<=_PI1010_.AVAND_PI1010_.AV<1.2THEN
Z1010:=(-0.09*_PI1010_.AV+5.089)*._PI1010_.AV+0.1469
END_IF
IF1.2<=._PI1010_.AVAND_PI1010__.AV<2THEN
Z1010:=(0.01*_PI1010_.AV+4.865)*__PI1010_.AV+0.2754
END_IF
最后根據流量計參數4~20mA中對應單位體積流量量程，體積流量x密度/1000=質量流量，計算出對應的瞬時質量流量，圖3為換算示意圖。
最后在DCS畫面上引用FI4670H就能顯示渦街流量計蒸.汽體積流量對應的質量流量，同理，所需的累計質量等數據就能根據FI4670H計算出來。
